雙法蘭液位計
發布時間：2019-10-09 15:05:43
產品詳情
概述
在石油、化工和石化生產中，對生產裝置中的塔、罐、反應器等密閉容器的液位測量精度要求越來越高。雙法蘭差壓變送器基于流體靜力學原理的測量儀表，具有可免去取壓導管、免去采用隔離液等環節，其安裝方便、便于調整，以及具有測量精度高等優點，不僅實現了精度測量，還可與HART 手操器相互通訊，在線調整方便等優勢。
雙法蘭液位計的工作原理

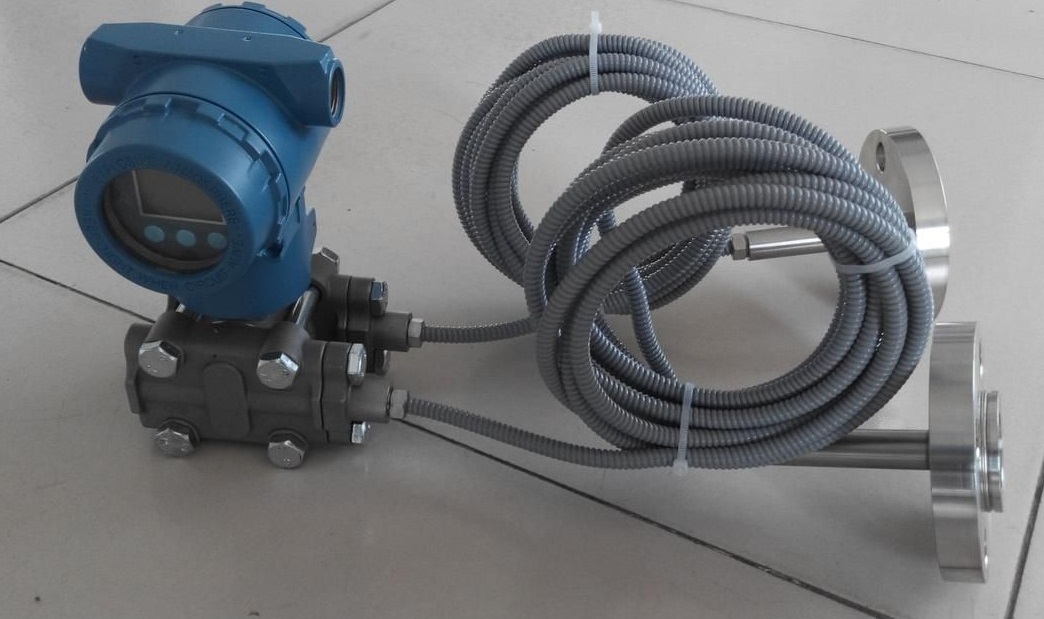

雙法蘭差壓變送器由差壓變送器、注滿液體( 一般采用硅油) 的毛細管、以及帶密封隔膜的法蘭組成。雙法蘭差壓變送器的兩個受力膜盒在受到被測介質壓力，膜片受壓后產生微小變形( 其位移量和壓力差成正比)，變形位移通過毛細管內的液體( 如硅油) 傳導到變送器高、低壓力室，產生的差壓作用在壓力敏感元件上，再經傳感器的電子放大電路，將差壓轉換為4～20mA 直流信號輸出，從而實現液位的測量。在實際生產應用中，雙法蘭差壓變送器的高壓端法蘭接被測介質的液相，低壓端法蘭接被測介質的氣相，根據流體靜力學原理(P=ρgh)，液相處壓強減去氣相處壓強的壓強差(ΔP) 等于介質密度(ρ)、當?shù)氐闹亓铀俣?g)、以及高、低壓法蘭間距 三者的積。
